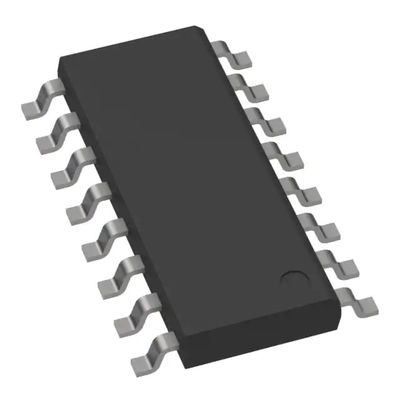

Topologia offline del Mezzo ponte del circuito integrato dei convertitori di CC di CA di HR1000AGS-Z fino a 600kHz 16-SOIC
| Luogo di origine | Potere monolitico Systems Inc. |
|---|---|
| Marca | MPS |
| Certificazione | RoHS |
| Numero di modello | HR1000AGS-Z |
| Quantità di ordine minimo | 2500pcs |
| Prezzo | Negotiable |
| Imballaggi particolari | 2500PCS/Tape |
| Tempi di consegna | 2-3 giorni |
| Termini di pagamento | L/C, D/A, D/P, T/T |
| Capacità di alimentazione | 15K PCS |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Categoria | Convertitori di CC di CA, commutatori offline | Tipo | Descrizione |
|---|---|---|---|
| Mfr | Potere monolitico Systems Inc. | Stato del prodotto | Attivo |
| isolamento dell'uscita | Isolato | Tensione - rifornimento (Vcc/Vdd) | 13V ~ 15.5V |
| Frequenza - commutazione | Fino a 600kHz | Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Pacchetto/caso | 16-SOIC (0,154", larghezza di 3.90mm) | ||
| Evidenziare | HR1000AGS-Z,Circuito integrato dei convertitori di CC di CA,HR1000AGS-Z 600kHz |
||
Descrizione di prodotto
Topologia offline del Mezzo ponte del convertitore di HR1000AGS-Z fino a 600kHz 16-SOIC
Dettaglio rapido:
|
Produttore
|
Potere monolitico Systems Inc.
|
|
Produttore Product Number
|
HR1000AGS-Z
|
|
Descrizione
|
INTERRUTTORE OFFLINE HALF-BRDG 16SOIC DI IC
|
|
Descrizione dettagliata
|
Topologia offline del Mezzo ponte del convertitore fino a 600kHz 16-SOIC
|
Attributi di prodotto:
|
TIPO
|
DESCRIZIONE
|
|
Categoria
|
Convertitori di CC di CA, commutatori offline
|
|
Mfr
|
Potere monolitico Systems Inc.
|
|
Stato del prodotto
|
Attivo
|
|
Isolamento dell'uscita
|
Isolato
|
|
Commutatori interni
|
Nessun
|
|
Topologia
|
Mezzo ponte
|
|
Tensione - rifornimento (Vcc/Vdd)
|
13V ~ 15.5V
|
|
Duty cycle
|
0,5
|
|
Frequenza - commutazione
|
Fino a 600kHz
|
|
Protezione dell'errore
|
Sopra la temperatura, sopra tensione
|
|
Caratteristiche di controllo
|
Inizio morbido
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Pacchetto/caso
|
16-SOIC (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-SOIC
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Numero del prodotto di base
|
HR1000
|
Risorse supplementari:
| ATTRIBUTO | DESCRIZIONE |
| Altri nomi |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Imballaggio di serie | 2500 |
DESCRIZIONE
Il HR1000A è un regolatore progettato specificamente per la topologia sonora del mezzo ponte. Fornisce due canali di segnale drive che producono i segnali complementari ad un duty cycle di 50%. Un tempo morti fisso interno di 350ns fra i due segnali di comando complementari garantisce la commutazione di zero-tensione durante il passeggero e permette all'operazione ad alta frequenza.
Il diodo integrato della linguetta per calzare gli stivali semplifica il circuito di azionamento esterno per il commutatore lato alto. Può resistere a fino a 600V con immunità contro alto rumore di dV/dt.
La modulazione della frequenza di commutazione regola la tensione in uscita di topologia. Un oscillatore programmabile può fissare sia le frequenze di commutazione massime che minime.
IC comincia su alla frequenza di commutazione massima programmata e gradualmente rallenta fino al ciclo di controllo assume la direzione di impedire l'eccessivo afflusso corrente
IC può essere costretto per fornire un'operazione controllata del burstmode al luminoso carico per minimizzare il consumo di energia e per stringere il regolamento dell'uscita.
Le protezioni caratteristica-compreso l'arresto, il automatico-recupero, la protezione di Brown-fuori e la temperatura eccessiva chiusi protezione-migliorano la sicurezza di progettazione del convertitore senza generare la complessità di circuito supplementare.
IC fornisce la fonte 1.5A/2A/capacità del lavandino per sia i driver lati alto che lati basso del portone.
Il HR1000A è disponibile in un pacchetto SO-16.
CARATTERISTICHE
• Duty cycle di 50%, controllo di frequenza variabile per il convertitore sonoro del Mezzo ponte
• driver lato alto del portone 600V con il diodo integrato della linguetta per calzare gli stivali e l'alta immunità di dV/dt
• Fonte 1.5A/2A/capacità del lavandino per sia i driver lati alto che lati basso del portone
• Oscillatore di alta precisione
• Funziona fino a 600kHz
• Protezione a due livelli di sovracorrente: Frequenza-spostamento ed arresto chiuso con tempo programmabile di durata
• Controllo e protezione INSERITA/DISINSERITA a distanza di Brown-Fuori con il Pin della BO
• Chiudere-disattivi l'input per l'implementazione facile delle protezioni
• Interfacce con il regolatore di PFC
• Operazione programmabile di Scoppio-modo al Luminoso carico
• Morbido inizio non lineare per l'aumento monotono di tensione in uscita
• Pacchetto SO-16
APPLICAZIONI
• LCD e PDP TV
• Pc da tavolino e server
• Le Telecomunicazioni SMPS
• Adattatore di AC-DC, Aperto struttura SMPS
• Consoli del video gioco
• Zavorra d'accensione elettronica
