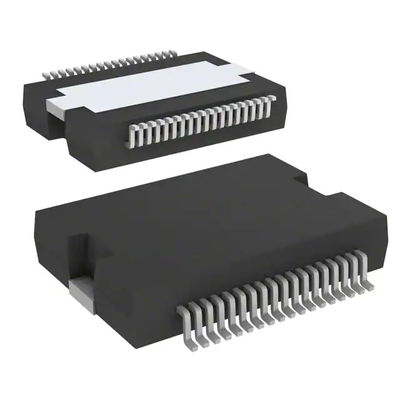

Piccolo H-ponte DMOS PowerSO-36 del circuito di Chip Bipolar Stepper Motor Driver del driver del motore di L6228PDTR
| Luogo di origine | STMicroelectronics |
|---|---|
| Marca | ST |
| Certificazione | RoHS |
| Numero di modello | L6228PDTR |
| Quantità di ordine minimo | 600 PZ |
| Prezzo | Negotiable |
| Imballaggi particolari | 600 PCS/Tape |
| Tempi di consegna | 2-3 giorni |
| Termini di pagamento | L/C, D/A, D/P, T/T |
| Capacità di alimentazione | 6K PCS |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Numero del prodotto | L6228PDTR | Categoria | Controller e driver per motore/moto/accensione |
|---|---|---|---|
| Mfr | STMicroelectronics | Serie | STSPIN L62 |
| Pacchetto | Nastro & nastro della bobina (TR) /Cut (CT) | Tipo del motore - passo passo | Bipolare |
| Funzione | Driver - fase completamente integrato, di controllo e di potere | Configurazione di uscita | Mezzo ponte (4) |
| Interfaccia | Parallelo | Tecnologia | DMOS |
| Applicazioni | Uso generale | Corrente - uscita | 1.4A |
| Tensione - rifornimento | 8V ~ 52V | Temperatura di funzionamento | -25°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie | ||
| Evidenziare | L6228PDTR,h-ponte bipolare del circuito del driver del motore passo a passo,piccolo chip del driver del motore |
||
Descrizione di prodotto
Driver bipolare Chip DMOS PowerSO-36 parallelo del motore di L6228PDTR
Caratteristiche:
●Tensione di rifornimento di funzionamento da 8 a 52 V
●2,8 picco di corrente dell'uscita di A (1,4 Un RMS)
●Frequenza operativa fino a 100 chilocicli
●Protezione non dispersiva di sovracorrente
●Regolatori correnti costanti indipendenti doppi del damerino PWM
●Selezione modi di funzionamento veloce/lenta di decadimento
●Rettifica quasi sincrona di decadimento veloce
Dettaglio rapido:
|
Imballaggio
|
Nastro & nastro della bobina (TR) /Cut (CT)
|
|
Produttore
|
STMicroelectronics
|
|
Produttore Product Number
|
L6228PDTR |
|
Descrizione
|
IC MTR DRV 8-52V BIPOLARE 36PWRSO |
|
Descrizione dettagliata
|
Driver bipolare DMOS PowerSO-36 parallelo del motore |
Attributi di prodotto:
|
TIPO
|
DESCRIZIONE
|
| Categoria |
Driver del motore, regolatori
|
|
Mfr
|
STMicroelectronics
|
|
Serie
|
STSPIN L62
|
|
Pacchetto
|
Nastro & nastro della bobina (TR) /Cut (CT)
|
|
Stato del prodotto
|
Attivo
|
|
Tipo del motore - passo passo
|
Bipolare
|
|
Funzione
|
Driver - fase completamente integrato, di controllo e di potere
|
|
Configurazione di uscita
|
Mezzo ponte (4)
|
|
Interfaccia
|
Parallelo
|
|
Tecnologia
|
DMOS
|
|
Applicazioni
|
Uso generale
|
|
Corrente - uscita
|
1.4A
|
|
Tensione - rifornimento
|
8V ~ 52V
|
|
Tensione - carico
|
8V ~ 52V
|
|
Temperatura di funzionamento
|
-25°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
Di 11.00mm) cuscinetto esposto 36-BSSOP (0,433", larghezza
|
|
Pacchetto del dispositivo del fornitore
|
PowerSO-36
|
|
Numero del prodotto di base
|
L6228
|
Risorse supplementari:
| ATTRIBUTO | DESCRIZIONE |
| Altri nomi |
497-4007-6
|
|
497-4007-2
|
|
|
497-4007-2-NDR
|
|
|
497-4007-1
|
|
|
497-4007-1-NDR
|
|
| Imballaggio di serie | 600 |
Descrizione:
Il dispositivo L6228 è un DMOS completamente ha integrato il driver del motore passo a passo con la protezione non dispersiva di sovracorrente,
realizzato nella tecnologia di DCB, che combina i transistor di potenza isolati di DMOS con il CMOS ed i circuiti bipolari sopra
lo stesso chip. Il dispositivo include tutti i circuiti stati necessari per guidare un motore passo a passo bipolare bifase compreso:
un ponte pieno doppio di DMOS, la costante fuori dal regolatore corrente di tempo PWM che esegue il regolamento di spezzettamento e
il generatore di sequenza di fase, quello genera la sequenza fare un passo. Disponibile in PowerSO36 e in SO24 (20 + 2 + 2)
i pacchetti, il dispositivo L6228 caratterizza una protezione non dispersiva di sovracorrente sui MOSFETs lati alto di potere e
arresto termico.
