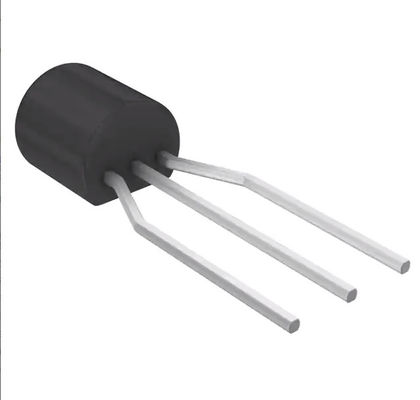

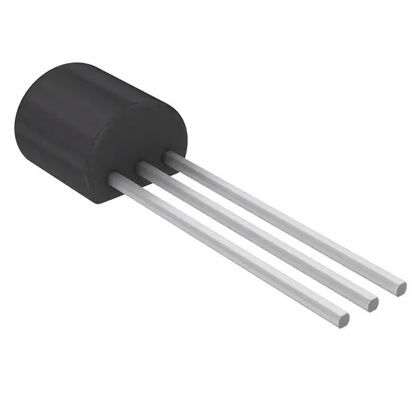

Riferimento IC 2.495V regolabile 36 VV di tensione dello scambio di TL431ACLPR 100 mA TO-92-3

Riferimento IC 2.495V regolabile 36 VV ±1% di tensione dello scambio di TL431ACLPR 100 mA TO-92-3

Scheda: TL431ACLPR

Risorse supplementari:

Descrizione

I TL431LI/TL432LI sono alternative del perno--perno a TL431/TL432. TL43xLI offre la migliore stabilità, deriva di temperatura più insufficiente (VI (sviluppatore))e corrente più bassa di riferimento (Iref) per accuratezza del sistema migliore.

I dispositivi TL431 e TL432 sono regolatori regolabili dello scambio del tre-terminale, con la stabilità termica specificata sopra le gamme di temperature automobilistiche, commerciali e militari applicabili. La tensione in uscita può essere fissata a tutto il valore fra Vref (circa 2,5 V) e 36 V, con due resistenze esterne. Questi dispositivi hanno un'impedenza tipica dell'uscita di 0,2 circuiti dell'uscita attiva di Ω. fornisce una caratteristica d'apertura molto tagliente, rendente a questi dispositivi le sostituzioni eccellenti per i diodi Zener in molte applicazioni, quale il regolamento a bordo, le alimentazioni elettriche regolabili e commutante le alimentazioni elettriche. Il dispositivo TL432 ha esattamente la stesse funzionalità e specifiche elettriche come il dispositivo TL431, ma ha piedinature differenti per i pacchetti di DBV, di DBZ e del PK.

Sia TL431 che i dispositivi TL432 sono offerti in tre gradi, con le tolleranze iniziali (a 25°C) di 0,5%, di 1% e di 2%, per la B, A ed il grado standard, rispettivamente. Inoltre, la deriva bassa dell'uscita contro la temperatura assicura la buona stabilità sopra l'intera gamma di temperature.

I dispositivi di TL43xxC sono caratterizzati per l'operazione da 0°C a 70°C, i dispositivi di TL43xxI sono caratterizzati per l'operazione – 40°C a 85°C ed i dispositivi di TL43xxQ sono caratterizzati per l'operazione da – da 40°C 125°C. al dispositivo Informati

Caratteristiche

• Fornisca di rimandi la tolleranza di tensione a 25°C – 0,5% (di categoria B) – 1% (grado) di A – 2% (grado standard)

• Tensione in uscita regolabile: Vref a 36 V

• Operazione da −40°C a 125°C

• Deriva tipica di temperatura (TL43xB) – 6 sistemi MV (C temporanea) – 14 sistemi MV (I impiegati, Q temporanea)

• Rumore basso dell'uscita • impedenza tipica dell'uscita 0.2-Ω

• capacità Lavandino-corrente: 1 mA - 100 mA

 Applicazioni

• Tensione regolabile e fornire di rimandi corrente

• Regolamento laterale secondario nel ritorno del raggio catodico SMPSs

• Sostituzione di Zener

• Di controllo di tensione

• Comparatore con riferimento integrato

Immagine di dati: https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
