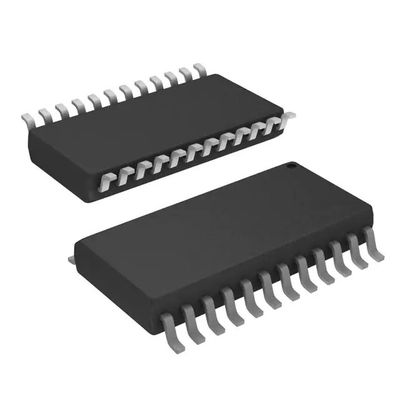

Driver DC Motors Voltage Regulators BCDMOS 24-SO di Chip Half Bridge 4 del regolatore del motore passo a passo di L6206D013TR
| Luogo di origine | L'Italia |
|---|---|
| Marca | ST |
| Certificazione | RoHS |
| Numero di modello | L6206D013TR |
| Quantità di ordine minimo | 1000 pc |
| Prezzo | Negotiable |
| Imballaggi particolari | 1000 PCS/Tape |
| Tempi di consegna | 2-3 giorni |
| Termini di pagamento | L/C, D/A, D/P, T/T |
| Capacità di alimentazione | 6K PCS |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Categoria | Driver pieni del Mezzo ponte | Mfr | STMicroelectronics |
|---|---|---|---|
| Configurazione di uscita | mezzo ponte | Applicazioni | Motori di CC, motori passo a passo, regolatori di tensione |
| Interfaccia | Logica | Tipo del carico | Induttivo |
| Tecnologia | BCDMOS | RDS su (tipo) | 300mOhm |
| Corrente - uscita/Manica | 2.8A | Corrente - uscita di punta | 5.6A |
| Tensione - rifornimento | 8V ~ 52V | Tensione - carico | 8V ~ 52V |
| Temperatura di funzionamento | -25°C ~ 125°C | Caratteristiche | Circuito della linguetta per calzare gli stivali |
| Montaggio del tipo | Supporto di superficie | Pacchetto/caso | 24-SOIC (0,295", 7,50 mm di larghezza) |
| Pacchetto del dispositivo del fornitore | 24-SO | ||
| Evidenziare | L6206D013TR,chip di regolatore del motore passo a passo,chip passo passo del driver |
||
Descrizione di prodotto
Mezzo ponte di L6206D013TR (4) driver DC Motors, motori passo a passo, regolatori di tensione BCDMOS 24-SO
Caratteristiche:
●Tensione di rifornimento di funzionamento da 8 a 52 V
●5,6 picco di corrente dell'uscita di A (2,8 Una CC)
●Frequenza operativa fino a 100 chilocicli
●Rilevazione e protezione late alto programmabili di sovracorrente
●Uscita diagnostica
●Operazione parallelizzata
●Protezione trasversale di conduzione
Descrizione:
Il dispositivo L6206 è un ponte pieno doppio di DMOS progettato per le applicazioni del controllo motorio, realizzato nella tecnologia di DCB,
quale combina i transistor di potenza isolati di DMOS con il CMOS ed i circuiti bipolari sullo stesso chip. Disponibile in
PowerSO36 e SO24 (20 + 2 + 2) pacchetti, il dispositivo L6206 caratterizzano l'arresto termico e un non dispersivo
rilevazione di sovracorrente sui MOSFETs di potere di highside più un'uscita diagnostica che può essere usata facilmente per implementare
la protezione di sovracorrente.
Dettaglio rapido:
|
Produttore
|
STMicroelectronics
|
|
Produttore Product Number
|
L6206D013TR
|
|
Descrizione
|
MEZZO DRIVER 2.8A 24SO del PONTE di IC
|
|
Descrizione dettagliata
|
Mezzo ponte (4) driver DC Motors, motori passo a passo, regolatori di tensione BCDMOS 24-SO
|
Attributi di prodotto:
|
TIPO
|
DESCRIZIONE
|
|
Categoria
|
Driver pieni del Mezzo ponte
|
|
Mfr
|
STMicroelectronics
|
|
Stato del prodotto
|
Attivo
|
|
Configurazione di uscita
|
Mezzo ponte (4)
|
|
Applicazioni
|
Motori di CC, motori passo a passo, regolatori di tensione
|
|
Interfaccia
|
Logica
|
|
Tipo del carico
|
Induttivo
|
|
Tecnologia
|
BCDMOS
|
|
RDS su (tipo)
|
300mOhm
|
|
Corrente - uscita/Manica
|
2.8A
|
|
Corrente - uscita di punta
|
5.6A
|
|
Tensione - rifornimento
|
8V ~ 52V
|
|
Tensione - carico
|
8V ~ 52V
|
|
Temperatura di funzionamento
|
-25°C ~ 125°C (TJ)
|
|
Caratteristiche
|
Circuito della linguetta per calzare gli stivali
|
|
Protezione dell'errore
|
Corrente limitando, sopra la temperatura, UVLO
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
24-SOIC (0,295", larghezza di 7.50mm)
|
|
Pacchetto del dispositivo del fornitore
|
24-SO
|
|
Numero del prodotto di base
|
L6206
|
Risorse supplementari:
| ATTRIBUTO | DESCRIZIONE |
| Altri nomi |
497-3999-1
|
|
497-3999-2
|
|
|
497-3999-2-NDR
|
|
|
497-3999-1-NDR
|
|
|
497-3999-6
|
|
| Imballaggio di serie | 1000 |
