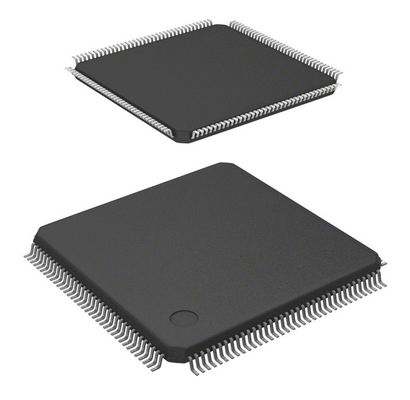

STM32F429ZIT6 la corteccia M4 STM32F4 32 del microcontroller ICARM ha morso il Unico centro 180MHz 144-LQFP ISTANTANEO 20x20 di 2MB 2M x 8)

Il Unico centro di 32 bit di IC del microcontroller di STM32F429ZIT6 ARM® Cortex®-M4 STM32F4 180MHz 2MB (2M x 8) 144-LQFP ISTANTANEO (20x20)

Scheda: STM32F429ZIT6

Caratteristiche

• Il centro: CPU di 32 bit Cortex®-M4 di Arm® con FPU, l'acceleratore in tempo reale adattabile (™ di ART Accelerator) che permettono 0 esecuzioni dello stato di attesa dalla memoria flash, la frequenza fino a 180 megahertz, il MPU, 225 istruzioni di DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1) e di DSP

• Memorie

– Fino a 2 MB della memoria flash organizzati in un concedere di due banche leggere-mentre-scrivono

– Fino a 256+4 KB di SRAM compreso 64-KB dei dati RAM di CCM (memoria coppia il centro)

– Regolatore esterno flessibile di memoria con fino al canale omnibus di dati di 32 bit: SRAM, PSRAM, SDRAM/LPSDR SDRAM, memorie compatte di Flash/NOR/NAND

• Interfaccia parallela LCD, 8080/6800 di modi

• Regolatore di LCD-TFT con risoluzione completamente programmabile (larghezza totale fino a 4096 pixel, altezza totale fino a 2048 linee ed orologio del pixel fino a 83 megahertz)

• Chrom-ARTE Accelerator™ per la creazione contenta di capacità grafica estesa (DMA2D)

• Orologio, risistemazione e supply management

– Rifornimento di applicazione V di 3,6 - di 1,7 V e I/Os

– POR, PDR, PVD e BOR

– 4 oscillatore piezoelettrico di to-26 megahertz

– RC fabbrica-sistemato 16 megahertz interno (accuratezza di 1%)

– un oscillatore da 32 chilocicli per il RTC con la calibratura

– 32 chilocicli interni RC con la calibratura

• Potere basso

– Sonno, fermata e modalità standby

– Rifornimento per il RTC, registri di sostegno di VBAT del pezzo 20×32 + 4 KB facoltativo SRAM di sostegno

• 3×12-bit, 2,4 MSPS ADC: fino a 24 canali e 7,2 MSPS nel modo interfogliato triplo

• convertitori di 2×12-bit D/A

• DMA per tutti gli usi: regolatore di DMA di 16 correnti con FIFOs e supporto scoppiato

• Fino a 17 temporizzatori: fino a dodici di 32 bit due e di 16 bit temporizzatori fino a 180 megahertz, ciascuno con fino a 4 contatori di impulso o di IC/OC/PWM e l'input (incrementale) del codificatore di quadratura

Metta a punto il modo

– Interfacce di JTAG & di SWD

– ™ di Cortex-M4 Trace Macrocell

• Fino a 168 porti dell'ingresso/uscita con capacità di interruzione

– Fino a 164 I/Os veloci fino a 90 megahertz

– Fino a 166 5 I/Os V-tolleranti

• Fino a 21 interfaccia di comunicazione

– Fino a 3 interfacce del × I2C (SMBus/PMBus)

– Fino a 4 USARTs/4 UARTs (11,25 Mbit/s, ISO7816 interfacce, LIN, IrDA, controllo del modem)

– Fino a 6 SPIs (45 Mbits/s), 2 con I2S pieno duplex muxed per audio accuratezza della classe via audio PLL interno o orologio esterno

– 1 x SAI (audio interfaccia di serie)

– interfaccia della LATTA (attivo 2.0B) e di SDIO di 2 ×

• Connettività avanzata

– Regolatore del dispositivo/host/OTG di velocità massima di USB 2.0 con il su chip PHY

– USB 2.0 regolatore velocità massima/ad alta velocità del dispositivo/host/OTG con DMA, velocità massima PHY del su chip e ULPI dedicati

– MACKINTOSH di 10/100 Ethernet con DMA dedicato: hardware di IEEE 1588v2 di sostegni, MII/RMII

• 8 - all'interfaccia della macchina fotografica di parallelo pungente 14 fino a 54 Mbytes/s

• Vero generatore di numero casuale

• Unità di calcolo di CRC

• RTC: accuratezza subsecond, calendario dell'hardware

• un'identificazione unica di 96 bit

Immagine di dati:
